D2F歐姆龍超級小型基本開關

D2F 超級小型基本開關防塵型、超級小型

立即咨詢 技術資料下載

種類

額定值動作力(OF)最大 *
驅動桿	端子規格

0.1A

5 A

一般型
1.47N
{150gf}

低負荷動作型
0.74 N
{75 gf}

一般型
1.47N
{150gf}

低負荷動作型
0.74 N
{75 gf}

一般型
1.47 N
{150 gf}

針狀按鈕型

印刷基板用端子（直型）

D2F

D2F-F

D2F-01

D2F-01F

D2F-5

印刷基板用獨立端子

D2F-T

D2F-F-T

D2F-01-T

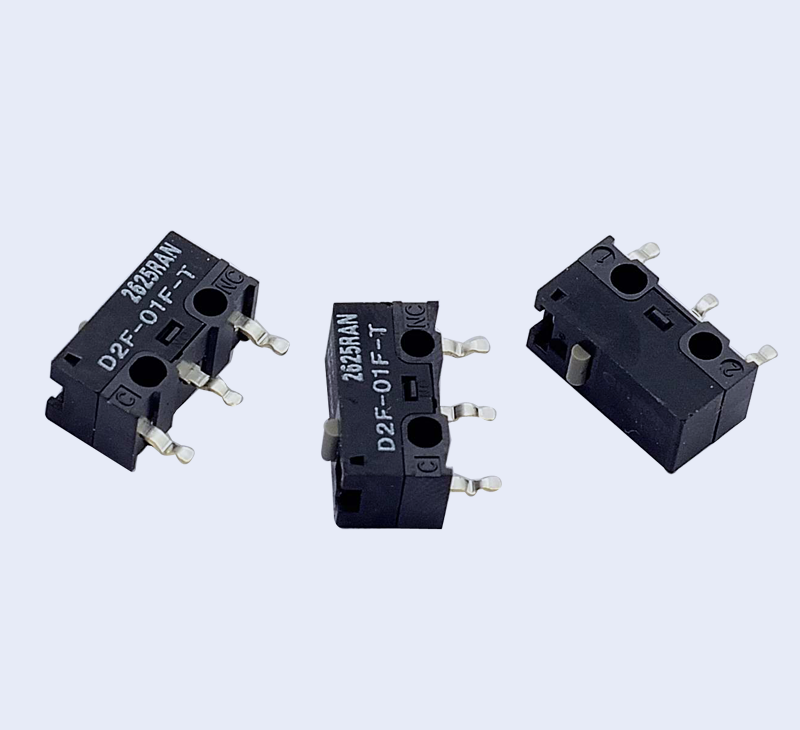

D2F-01F-T

印刷基板用端子（右角型）

D2F-A

D2F-F-A

D2F-01-A

D2F-01F-A

印刷基板用端子（左角型）

D2F-A1

D2F-F-A1

D2F-01-A1

D2F-01F-A1

焊接端子

D2F-D3

D2F-F-D3

D2F-01-D3

D2F-01F-D3

焊接小型端子

D2F-D

D2F-F-D

D2F-01-D

D2F-01F-D

擺桿型

印刷基板用端子（直型）

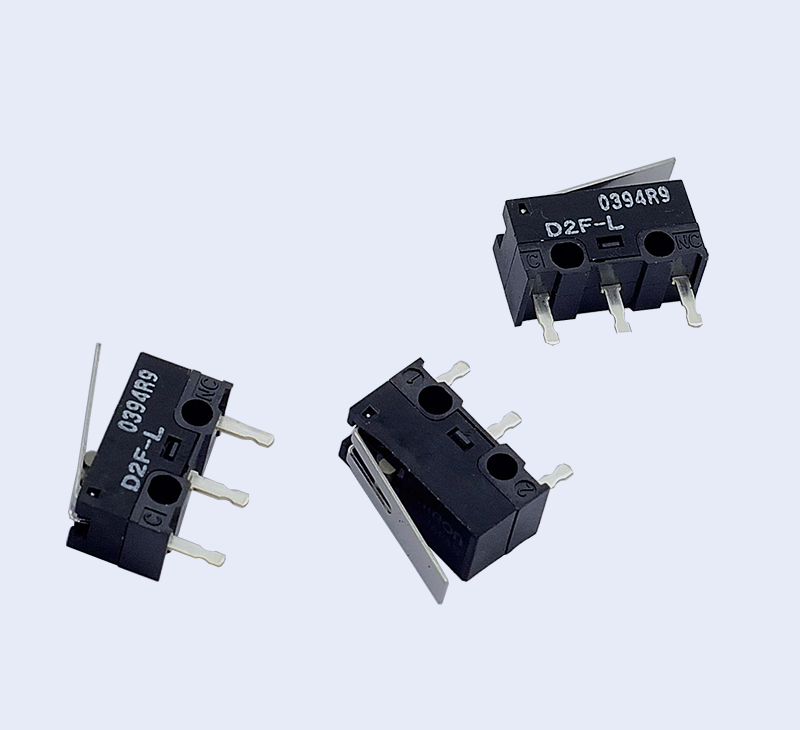

D2F-L

D2F-FL

D2F-01L

D2F-01FL

D2F-5L

印刷基板用獨立端子

D2F-L-T

D2F-FL-T

D2F-01L-T

D2F-01FL-T

印刷基板用端子（右角型）

D2F-L-A

D2F-FL-A

D2F-01L-A

D2F-01FL-A

印刷基板用端子（左角型）

D2F-L-A1

D2F-FL-A1

D2F-01L-A1

D2F-01FL-A1

焊接端子

D2F-L-D3

D2F-FL-D3

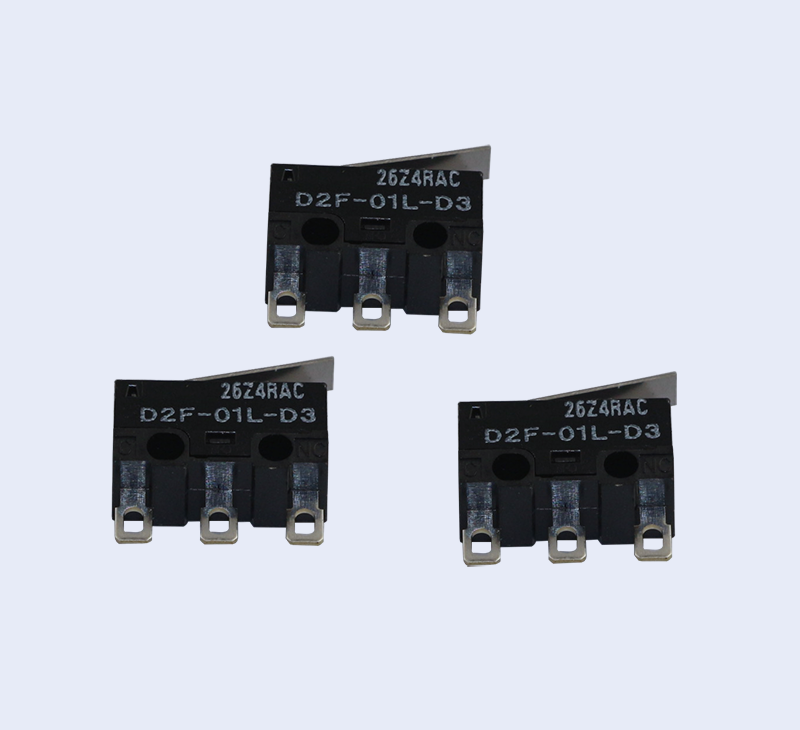

D2F-01L-D3

D2F-01FL-D3

焊接小型端子

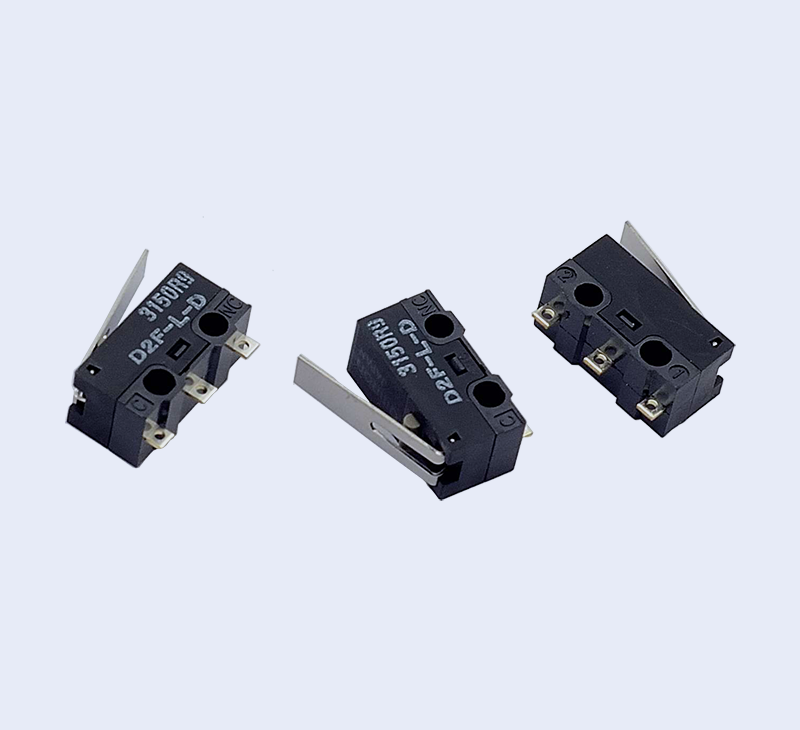

D2F-L-D

D2F-FL-D

D2F-01L-D

D2F-01FL-D

滾珠擺桿型

印刷基板用端子（直型）

D2F-L2

D2F-FL2

D2F-01L2

D2F-01FL2

印刷基板用獨立端子

D2F-L2-T

D2F-FL2-T

D2F-01L2-T

D2F-01FL2-T

印刷基板用端子（右角型）

D2F-L2-A

D2F-FL2-A

D2F-01L2-A

D2F-01FL2-A

印刷基板用端子（左角型）

D2F-L2-A1

D2F-FL2-A1

D2F-01L2-A1

D2F-01FL2-A1

焊接端子

D2F-L2-D3

D2F-FL2-D3

D2F-01L2-D3

D2F-01FL2-D3

焊接小型端子

D2F-L2-D

D2F-FL2-D

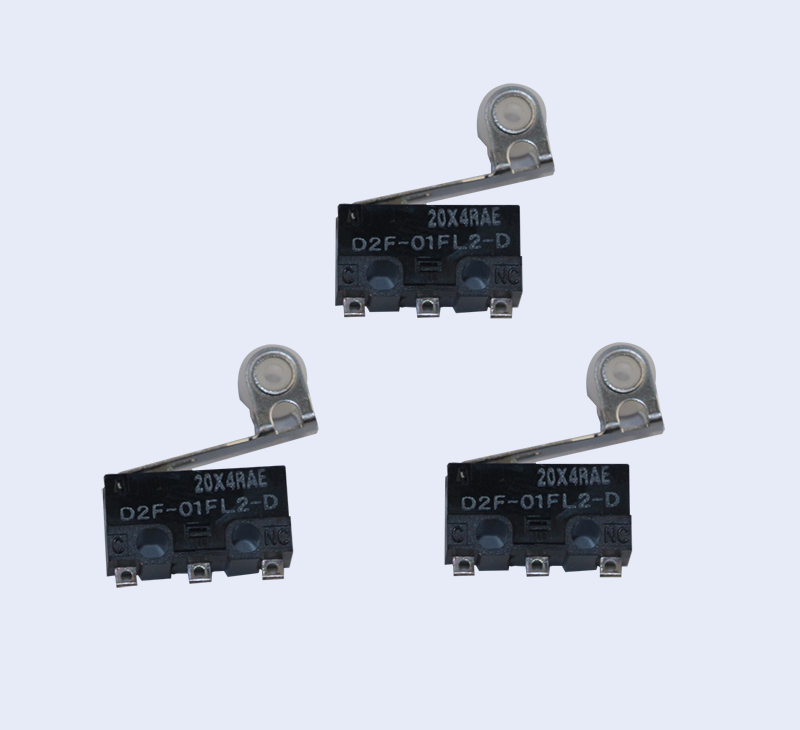

D2F-01L2-D

D2F-01FL2-D

R型擺桿型
(R1.3)

印刷基板用端子（直型）

D2F-L3

D2F-FL3

D2F-01L3

D2F-01FL3

D2F-5L3

印刷基板用獨立端子

D2F-L3-T

D2F-FL3-T

D2F-01L3-T

D2F-01FL3-T

印刷基板用端子（右角型）

D2F-L3-A

D2F-FL3-A

D2F-01L3-A

D2F-01FL3-A

印刷基板用端子（左角型）

D2F-L3-A1

D2F-FL3-A1

D2F-01L3-A1

D2F-01FL3-A1

焊接端子

D2F-L3-D3

D2F-FL3-D3

D2F-01L3-D3

D2F-01FL3-D3

焊接小型端子

D2F-L3-D

D2F-FL3-D

D2F-01L3-D

D2F-01FL3-D

R型擺桿型
(R2.5)

印刷基板用端子（直型）

D2F-L30

D2F-FL30

D2F-01L30

D2F-01FL30

印刷基板用獨立端子

D2F-L30-T

D2F-FL30-T

D2F-01L30-T

D2F-01FL30-T

印刷基板用端子（右角型）

D2F-L30-A

D2F-FL30-A

D2F-01L30-A

D2F-01FL30-A

印刷基板用端子（左角型）

D2F-L30-A1

D2F-FL30-A1

D2F-01L30-A1

D2F-01FL30-A1

焊接端子

D2F-L30-D3

D2F-FL30-D3

D2F-01L30-D3

D2F-01FL30-D3

焊接小型端子

D2F-L30-D

D2F-FL30-D

D2F-01L30-D

D2F-01FL30-D

接觸規格
SPDT

型號
額定電壓	動作力(OF) 最大

D2F系列

D2F-01系列

1.47N(一般型)

0.74N(低負荷動作型)

1.47N(一般型)

0.74N(低負荷動作型)

阻性負載

AC125V

—

DC 30V

0.5A

0.1A

注.	上述額定值是在下面條件下測得的數據。
(1)	環境溫度：20±2℃
(2)	環境濕度：65±5%RH
(3)	操作頻率：30次/min

型號			D2F系列
項目		D2F-01系列	0.74N（低負載型）	1.47N（一般型）
容許操作速度		針狀按鈕型：1mm～500mm/s、擺桿型：5mm～500mm/s
容許操作頻率	機械	針狀按鈕型：200次/min、擺桿型：100次/min
容許操作頻率	電氣	30次/min以下
絕緣電阻		100MΩ以上（DC500V絕緣電阻計）
接觸電阻（初期值）		100mΩ以下	50mΩ以下	30mΩ以下
耐電壓	同極端子之間	AC600V 50/60Hz 1min
	帶電金屬部與地之間	AC1,500V 50/60Hz 1min
	各端子與非帶電金屬部之間	AC1,500V 50/60Hz 1min
振動＊1	誤動作	頻率10～55Hz 雙振幅1.5mm
沖擊＊1	耐久	最大1000m/s²
沖擊＊1	誤動作	最大300m/s²
壽命＊2	機械	100萬次以上（60次/min）
壽命＊2	電氣	10萬次以上（30次/min）	3萬次以上（30次/min）
保護結構		IEC IP40
使用環境溫度		-25～+85℃ 60%RH以下（無結冰、無凝露）
使用環境濕度		85%RH以下（+5～+35℃時）
重量		約0.5g（針狀按鈕型的情況）

注.	上述數值為初始值。
*1.	在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置的數值。接點的閉路或開路在1ms以?xún)?nèi)。
*2.	關于試驗條件請另行查詢。

外形尺寸 (單位: mm) 注: 1. 上述外形尺寸圖中，未注公差為±0.4mm。 2. 動作特性為向A方向 ().動作時的情況。針狀按鈕型D2FD2F-01D2F-FD2F-01FD2F-5 型號 D2F- D2F-01 D2F-5 D2F-F D2F-01F OF 最大RF 最小 1.47 N {150 gf}0.20 N {20 gf} 0.74 N {75 gf}0.05 N {5 gf} PT 最大OT 最小MD 最大 0.5 mm0.25 mm0.12 mm OP 5.5±0.3mm

擺桿型D2F-LD2F-01LD2F-FLD2F-01FLD2F-5L 型號 D2F-L D2F-01L D2F-5L D2F-FL D2F-01FL OF 最大RF 最小 0.78 N {80 gf}0.05 N {5 gf} 0.25 N {25 gf}0.02 N {2 gf} OT 最小MD 最大 0.55 mm0.5 mm FP 最大 OP 10 mm 6.8±1.5mm


R形擺桿型(R1.3)D2F-L3D2F-01L3D2F-FL3D2F-01FL3D2F-5L3 型號 D2F-L3 D2F-01L3 D2F-5L3 D2F-FL3 D2F-01FL3 OF 最大RF 最小 0.78 N {80 gf}0.05 N {5 gf} 0.39 N {40 gf}0.02 N {2 gf} OT 最小MD 最大 0.5 mm0.45 mm FP 最大 OP 13 mm 8.5±1.2mm

R形擺桿型 (R2.5)D2F-L30D2F-01L30D2F-FL30D2F-01FL30 型號 D2F-L30
