端子規格
驅動桿
|
焊接端子 | 印刷基板用端子 | 接線片端子(＃110) | 帶導線 | ||
|---|---|---|---|---|---|---|
| 2A | 針狀按鈕型 |
|
D2SW-P2H | D2SW-P2D | D2SW-P2T | D2SW-P2M |
| 擺桿型 |
|
D2SW-P2L1H | D2SW-P2L1D | D2SW-P2L1T | D2SW-P2L1M | |
| 滾珠擺桿型 |
|
D2SW-P2L2H | D2SW-P2L2D | D2SW-P2L2T | D2SW-P2L2M | |
| R形擺桿型 |
|
D2SW-P2L3H | D2SW-P2L3D | D2SW-P2L3T | D2SW-P2L3M | |
| 0.1A | 針狀按鈕型 |
|
D2SW-P01H | D2SW-P01D | D2SW-P01T | D2SW-P01M |
| 擺桿型 |
|
D2SW-P01L1H | D2SW-P01L1D | D2SW-P01L1T | D2SW-P01L1M | |
| 滾珠擺桿型 |
|
D2SW-P01L2H | D2SW-P01L2D | D2SW-P01L2T | D2SW-P01L2M | |
| R形擺桿型 |
|
D2SW-P01L3H | D2SW-P01L3D | D2SW-P01L3T | D2SW-P01L3M | |
| 注: | 隔板(另售)、驅動桿(另售)、端子連接用零部件(另售) 參見“微動開關 共通附屬品” |
| 1c |
1b (僅限常閉型·帶導線型) |
1a (僅限常開型·帶導線型) |
|
|
|
額定值
| 型號 |
|
|
|---|---|---|
|
D2SW-P2
|
DC30V | 2 A |
| AC250V | ||
|
D2SW-P01
|
DC30V | 0.1 A |
| AC125V |
| 注: |
上述額定值是在下面條件下測得的數據。 環境溫度: 20 ±2oC 環境濕度: 65 ±5% 操作頻率: 20 次/min |
|

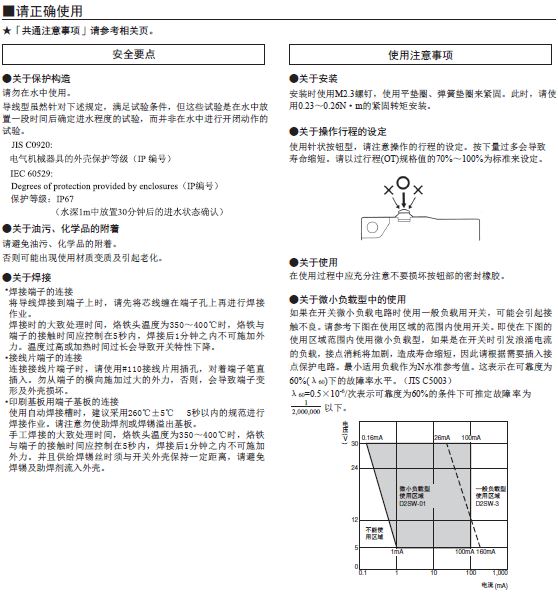

D2SW-3-P2 系列 | D2SW-P01 系列 | |||
|---|---|---|---|---|---|
| 容許操作速度 | 0.1 mm ~ 500mm/s ( 針狀按鈕型 系列) | ||||
| 容許操作頻率 | 機械 | 120 次/min | |||
| 電氣 | 30 次/min | ||||
| 絕緣電阻 | 100 mΩ (DC500V絕緣電阻計) | ||||
| 接觸電阻 (初始值) | 端子型 | 50 mΩ 以下. | 100 mΩ 以下. | ||
| 導線型 | 100 mΩ 以下. | 150 mΩ 以下. | |||
| 耐電壓 *1 | 同級端子之間 | AC1,000 V 50/60 Hz 1 min | AC600 V 50/60 Hz 1 min | ||
| 帶電金屬部與地之間 | AC1,500 V 50/60 Hz 1 min | ||||
| 各端子與非帶電金屬部之間 | AC1,500 V 50/60 Hz 1 min | ||||
| 振動 *2 | 誤動作 | 頻率10--55Hz雙振幅1.5mm | |||
| 沖擊 | 耐久 | 最大1,000 m/s2 | |||
| 誤動作 *2 | 最大300 m/s2 | ||||
| 壽命 * 3 | 機械 | 1,000,000 次以上 (60 次/min) | |||
| 電氣 | 50,000 次以上 (20 次/min) | 200,000 次以上 (20 次/min) | |||
| 保護結構 | 端子型 | IEC IP67 (端子部除外) | |||
| 導線型 | IEC IP67 | ||||
| 防觸電保護級 | Class I | ||||
| 漏電特性 (PTI) | 250 | ||||
| 使用環境溫度 | –20°C ~ +70°C (60%RH.) (無結冰、無凝露) | ||||
| 使用環境濕度 | 85% 以下. (+5°C ~ +35°C) | ||||
| 重量 | 約. 2 g (端子型的針狀按鈕型的場合) | ||||
| 注: | 上述數值為初始值 | |
| ? | *1. | 耐電壓為使用了隔板時的數據 |
| ? | *2. | 在針狀形按鈕中為自由位置和總行程位置的數值，在擺桿型中位總行程位置的數據。接點的閉路或開路在1ms以內 |
| ? | *3. | 關于實驗務必請另行查詢 |
|
||||||||||||||||||||||||||
|
?
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
?
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
