| 分類 | 接點結構 | 防護構造 | 型號 | 額定線圈電壓 | 最小包裝單位 |
|---|---|---|---|---|---|
| -EL型（用于阻性負載） | SPST-NO (1a) |
耐助焊劑型 （通氣孔型） |

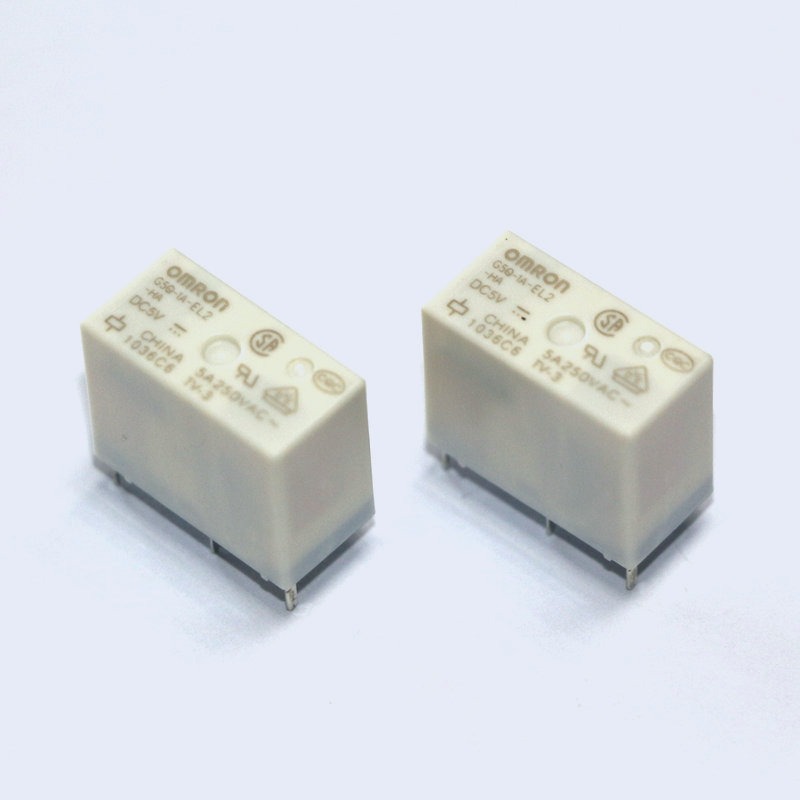

G5Q-1A-EL-HA-VH | DC5V | 100 個/托盤 |
| DC12V | |||||
| DC24V |
|
額定電壓 (V) |
額定電流 (mA) |
線圈電阻 (Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大電壓 (V) |
消耗功率 (mW) |
|---|---|---|---|---|---|---|
| 額定電壓的% | ||||||
| DC5V | 80.0 | 63 | 75% 以下 | 5% 以上 |
190% (23oC時) |
約400 |
| DC12V | 33.3 | 360 | ||||
| DC24V | 16.7 | 1440 | ||||
| 項目 | -EL型（用于阻性負載） | |
|---|---|---|
| SPST-NO (1a) | ||
| 耐助焊劑型 | ||
| 接點類型 | 單 | |
| 接點材質 | 銀合金（無鎘） | |
| 額定負載 | 阻性負載： 10 A AC250V | |
| 額定通電電流 | 10 A | |
| 最大額定電壓 | AC277 V | |
| 最大額定電流 | 10 A AC | |
| 項目 | -EL型（用于阻性負載） | |
|---|---|---|
| 接點電阻?1 | 最大100mΩ | |
| 動作時間 | 10ms以下 | |
| 復位時間 | 5ms 以下 | |
| 絕緣電阻?2 | 1,000 mΩ以上 | |
| 耐電壓 | 線圈與接點間 | AC4,000 V, 50/60 Hz 1 min |
| 同極接點間 | AC1,000 V, 50/60 Hz 1 min | |
| 耐沖擊電壓 | 線圈與接點間 | 8kV（1.2×50μs） |
| 耐振動 | 壽命 |
10 ～ 55 ～ 10 Hz, 單振幅0.75 mm (雙振幅1.5 mm ) |
| 誤動作 |
10 ～ 55 ～ 10 Hz, 單振幅0.75 mm (雙振幅1.5 mm ) |
|
| 耐沖擊 | 壽命 | 1,000m/s2 |
| 誤動作 | 100m/s2 | |
| 耐久性 | 機械壽命 | 10,000,000次（每小時18,000次） |
| 電氣壽命 |
阻性負載 23℃時100,000次 （動作：ON持續1秒，OFF持續9秒） |
|
| 故障率 (P水準) (參考值ce?3) | 10 mA DC5 V | |
| 使用環境溫度 | -40oC ～ +85oC (無結冰或凝露) | |
| 使用環境濕度 | 5% ～ 85% | |
| 重量 | 約6.5 g | |
(單位: mm)
? 平均尺寸
公差: ±0.1 mm
(無線圈極性)
