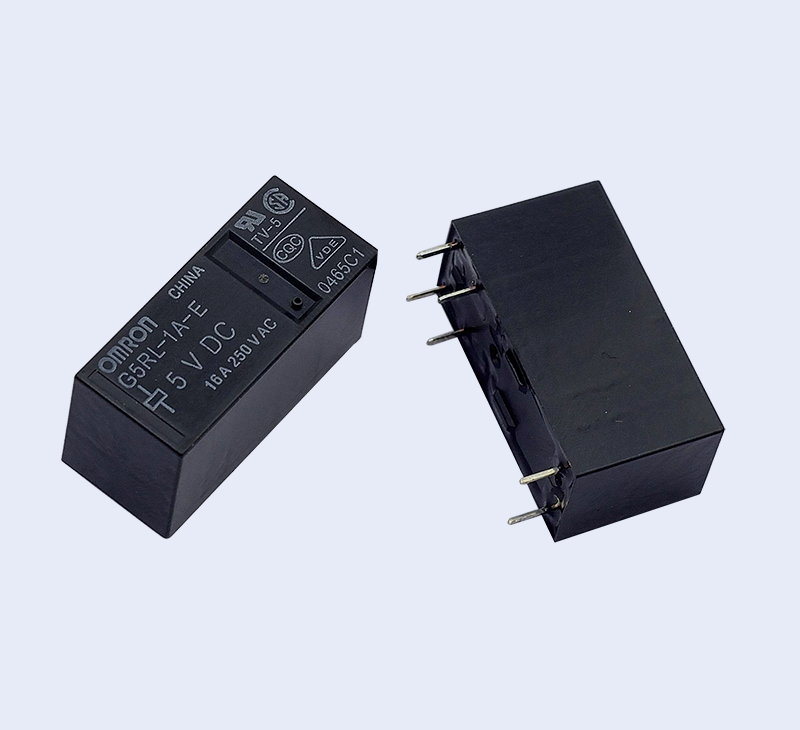

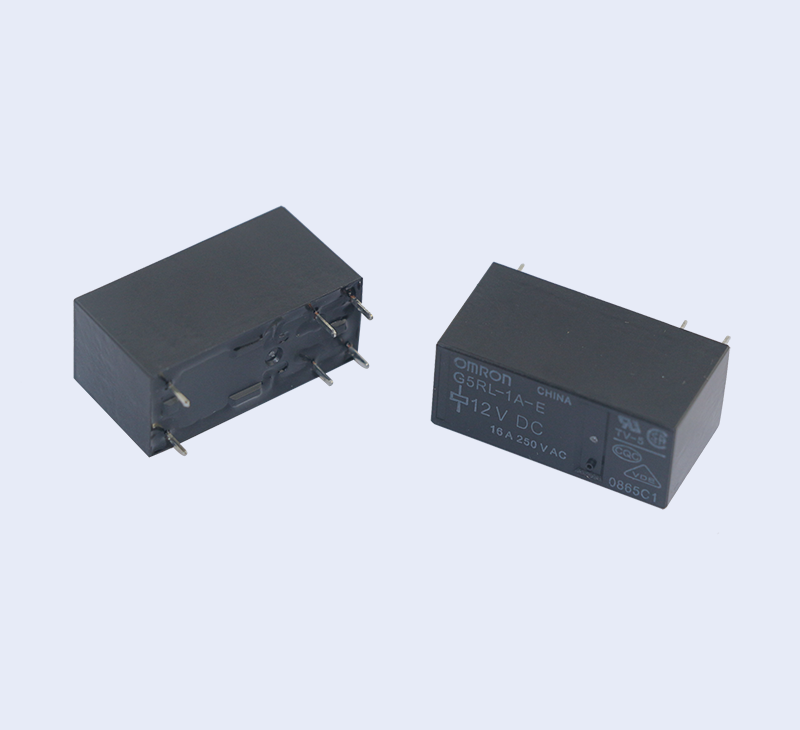

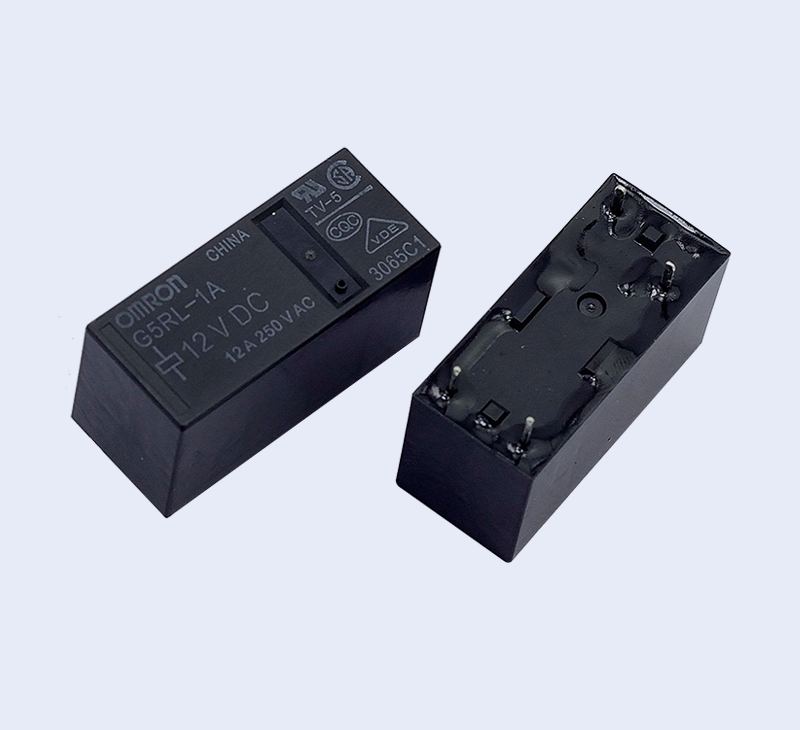

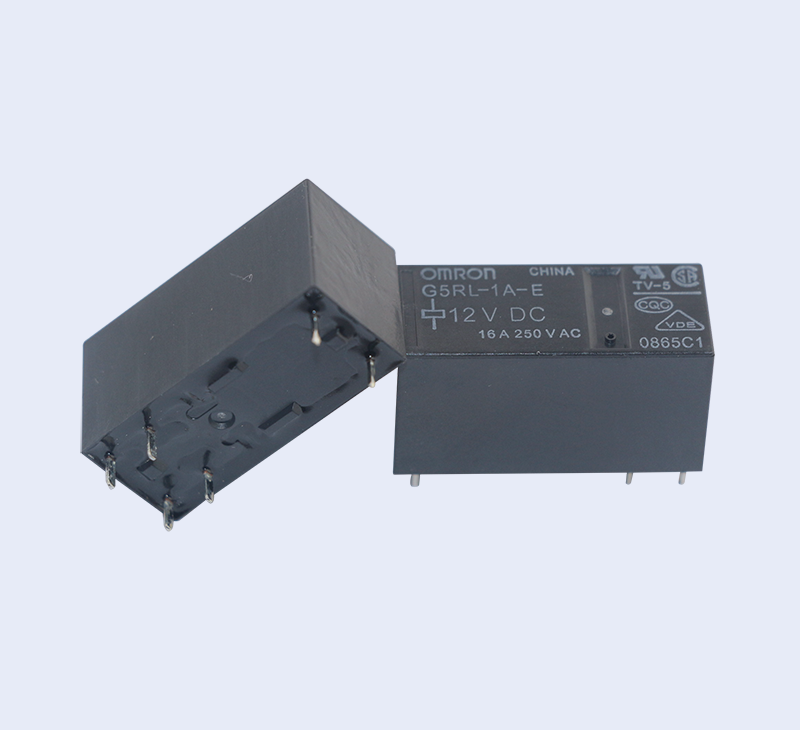

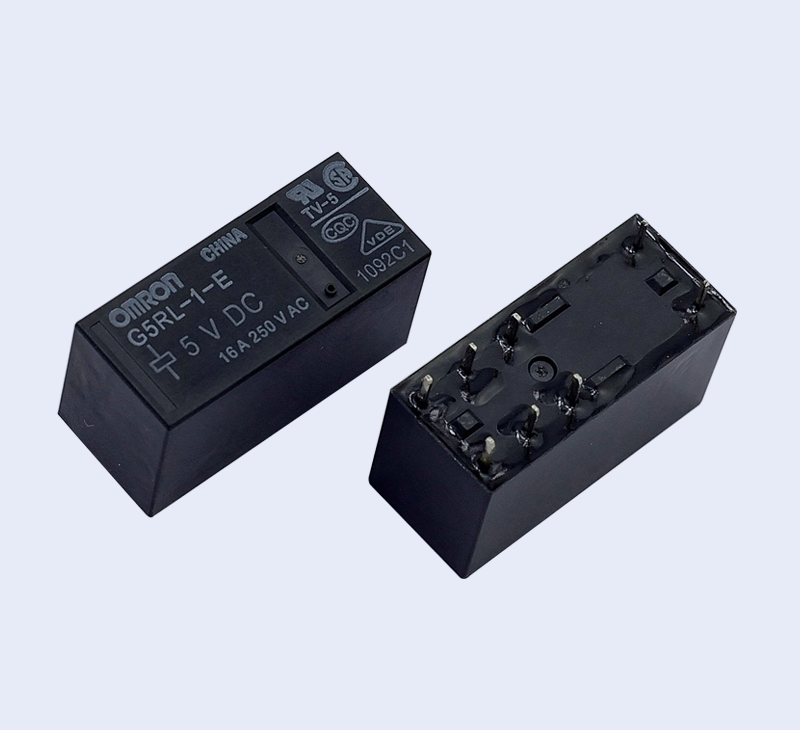

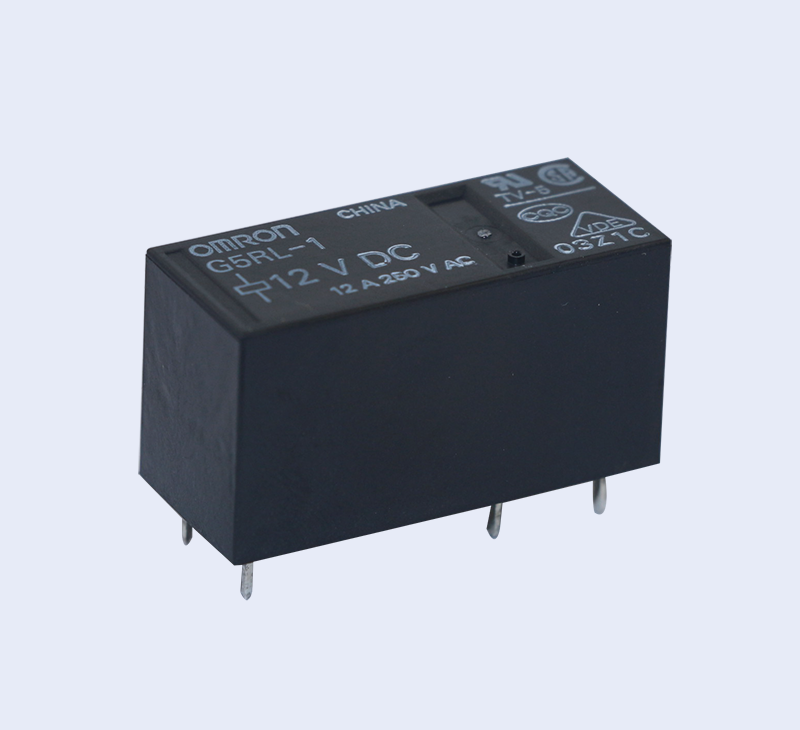

G5RL 功率繼電器
低背型繼電器，品種豐富
? 低高度：15.7mm
? 線圈和接點間的清除與漏電間距8mm
? 耐沖擊電壓高達10kV
? 備有AC線圈型
? 備有高抗浪涌型（瞬間峰值電流高達100A）
? 備有低噪音型（比標準型G5RL繼電器的聲壓低約10~20dB）
額定值
|
分類
|
端子形狀
|
接點構成
|
保護構造
|
型號
|
額定線圈電壓
|
最小包裝單位
|
|
標準型
|
印刷基板用端子
|
SPST-NO(1a)
|
耐助焊劑型
|
G5RL-1A-LN
|
DC5V, DC12V, DC24V
|
100個/托盤
|
|
高容量型
|
G5RL-1A-E-HR
|
DC5V, DC12V, DC24V, DC48V
|
|
G5RL-1A-E-LN
|
DC5V, DC12V, DC24V
|
|
SPDT(1c)
|
G5RL-1-E
|
AC24V, AC100V, AC115V/AC120V,
AC200V, AC230V/AC240V
|
|
G5RL-1-E-HR
|
DC5V, DC12V, DC24V, DC48V
|
|
注.訂購時，請注明額定線圈電壓（V）。
|
操作線圈
低噪音型：G5RL-1A(-E)-LN
|
額定電壓(V)
|
額定電流(mA)
|
線圈電阻(Ω)
|
動作電壓(V)
|
復位電壓(V)
|
最大容許電壓(V)
|
消耗功率(mW)
|
|
DC5
|
106
|
47.2
|
70%以下
|
10%以上
|
110%
|
約530
|
|
DC12
|
44.2
|
272
|
|
DC24
|
22.1
|
1,086
|
注.額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
高抗浪涌型：G5RL-1(A)-E-HR
|
額定電壓(V)
|
額定電流(mA)
|
線圈電阻(Ω)
|
動作電壓(V)
|
復位電壓(V)
|
最大容許電壓(V)
|
消耗功率(mW)
|
|
DC5
|
80
|
62.5
|
額定電壓的70%以下
|
額定電壓的10%以上
|
額定電壓的130%
|
約400
|
|
DC12
|
33.3
|
360
|
|
DC24
|
16.7
|
1,440
|
|
DC48
|
8.96
|
5358
|
注.額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。
AC線圈型：G5RL-1-E
|
額定電壓(V)
|
50Hz時的額定電流(mA)
|
60Hz時的額定電流(mA)
|
線圈電阻(Ω)
|
動作電壓(V)
|
復位電壓(V)
|
最大容許電壓(V)
|
消耗功率(mW)
|
|
AC24
|
31.3
|
28.3
|
443
|
額定電壓的75%以下
|
額定電壓的15%以上
|
額定電壓的110%
|
約750
|
|
AC100
|
75
|
6.88
|
8220
|
|
AC115/120
|
5.85/6.25
|
5.35/5.70
|
11600
|
|
AC200
|
3.75
|
3.45
|
33000
|
|
AC230/240
|
3.00/3.13
|
2.76/2.88
|
47600
|
注1.額定電流和線圈電阻為線圈溫度23℃時的值，公差為+15％-20％。
2.線圈電阻為參考值。
●接點部
低噪音型：G5RL-1A(-E)-LN
|
負載
|
阻性負載
|
|
標準型
|
高容量型
|
|
接點形式
|
SPST-NO (1a)
|
|
|
接點結構
|
單
|
|
接點材料
|
Ag合金
|
|
額定負載
|
AC250V 12A
|
AC250V 16A
|
|
DC24V 12A
|
DC24V 16A
|
|
額定通電電流
|
12A
|
16A
|
|
最大開關電壓
|
AC250V, DC24V
|
|
最大開關電流
|
12A
|
16A
|
高抗浪涌型：G5RL-1(A)-E-HR
|
負載
|
阻性負載
|
|
高容量型
|
|
接點形式
|
SPST-NO (1a)
|
SPDT (1c)
|
|
接點結構
|
單
|
|
接點材料
|
Ag合金
|
|
額定負載
|
AC250V 16A
|
AC250V, DC24V (NO) 16A
|
|
DC24V 16A
|
AC250V, DC24 V (NO/NC) 5A
|
|
額定通電電流
|
16A
|
16A (NO), 5A (NC)
|
|
最大開關電壓
|
AC250V, DC24V
|
|
最大開關電流
|
16A
|
16A (NO), 5A (NC)
|
AC線圈型：G5RL-1-E
|
負載
|
阻性負載
|
|
高容量型
|
|
接點形式
|
SPDT (1c)
|
|
接點結構
|
單
|
|
接點材料
|
Ag合金
|
|
額定負載
|
AC250V, DC24V (NO) ?16A
AC250V, DC24V (NO/NC) 5A
|
|
額定通電電流
|
16A (NO), 5A (NC)
|
|
最大開關電壓
|
AC250V, DC24V
|
|
最大開關電流
|
16A (NO), 5A (NC)
|
■性能
●低噪音型：G5RL-1A(-E)-LN
|
項目
|
分類
|
標準型
|
高容量型
|
|
接點電阻
|
100mW以下
|
|
動作時間
|
15ms以下
|
|
復位時間
|
15ms以下
|
|
絕緣電阻
|
1,000MW 以上（DC500V）
|
|
耐壓
|
線圈與接點間
|
AC6,000V 1mA 50/60Hz 1min
|
|
同極接點間
|
AC1,000V 1mA 50/60Hz 1min
|
|
耐沖擊電壓
|
線圈與接點間
|
10kV (1.2 × 50ms)
|
|
振動
|
耐久
|
10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
|
|
誤動作
|
10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
100m/s2
|
|
壽命
|
機械
|
1,00萬次以上（開關頻率18,000次/hr）
|
|
電氣
|
10萬次以上（開關頻率1,800次/hr）
|
5萬次以上（1,800次/hr）
|
|
使用環境溫度
|
-40~+85℃（無結冰、無凝露）
|
|
使用環境濕度
|
5~85%RH
|
|
重量
|
約10g
|
注 1.上述值為初始值。
2.測量條件：根據電壓下降法，在DC5V 1A的條件下。
3.測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
4.復位時間是連接二極管時的數值。
●高抗浪涌型：G5RL-1(A)-E-HR
|
項目
|
分類
|
高容量型
|
|
接點電阻
|
100mW以下
|
|
動作時間
|
15ms以下
|
|
復位時間
|
5ms以下
|
|
絕緣電阻
|
1,000MW 以上（DC500V）
|
|
耐壓
|
線圈與接點間
|
AC6,000V 1mA 50/60Hz 1min
|
|
同極接點間
|
AC1,000V 1mA 50/60Hz 1min
|
|
耐沖擊電壓
|
線圈與接點間
|
10kV (1.2 × 50ms)
|
|
振動
|
耐久
|
10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
|
|
誤動作
|
10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
100m/s2
|
|
壽命
|
機械
|
1,00萬次以上（開關頻率18,000次/hr）
|
|
電氣
|
10萬次以上（開關頻率1,800次/hr）
|
|
使用環境溫度
|
-40~+85℃（無結冰、無凝露）
|
|
使用環境濕度
|
5~85%RH
|
|
重量
|
約10g
|
●AC線圈型：G5RL-1-E
|
項目
|
分類
|
高容量型
|
|
接點電阻
|
100mW以下
|
|
動作時間
|
20ms以下
|
|
復位時間
|
20ms以下
|
|
絕緣電阻
|
1,000MW 以上（DC500V）
|
|
耐壓
|
線圈與接點間
|
AC6,000V 1mA 50/60Hz 1min
|
|
同極接點間
|
AC1,000V 1mA 50/60Hz 1min
|
|
耐沖擊電壓
|
線圈與接點間
|
10kV (1.2 × 50ms)
|
|
振動
|
耐久
|
10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
|
|
誤動作
|
10~55~10Hz 單振幅0.75mm（雙振幅1.5mm）
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
100m/s2
|
|
壽命
|
機械
|
1,00萬次以上（開關頻率18,000次/hr）
|
|
電氣
|
10萬次以上（開關頻率720次/hr）
|
|
使用環境溫度
|
-40~+702℃（無結冰、無凝露）
|
|
使用環境濕度
|
5~85%RH
|
|
重量
|
約10g
|
注 1.上述值為初始值。
2.測量條件：根據電壓下降法，在DC5V 1A的條件下。
3.測量條件：用DC500V兆歐表，在線圈與接點間或同極接點間測量。
4.當NC接點無負載時，阻性負載為NO接點的數值。
使用注意事項
●關于安裝
●將G5RL-LN繼電器（靜音型）安裝到印刷基板時，請?jiān)诰€圈側使用二極管吸收浪涌。
●關于高容量（-E）型的布線
●高容量（-E）型具有1個接點連接2個端子的構造。設計線路時請考慮同時使用2個端子。僅使用1個端子進行布線，可能導致性能不足。
●其他
●請勿在動作后降低線圈電壓，勿使用脈沖驅動。
●使用時請注意
●本產品不適用于車輛，如汽車（包括二輪車）。
●用于以下用途時，請根據規格書向本公司銷售人員確認必要事項。確保產品在額定值和性能范圍內使用。采用安全回路、冗長設計等安全對策，以降低產品故障時的危險性。
a. 用于室外、用于化學污染的環境或電氣妨害的環境。
b. 用于原子力控制設備、焚燒設備、鐵道·航空設備、醫療設備、安全裝置、以及其他危及生命或人身安全的用途。
c. 用于氣體、水道、電氣供給系統等需要高可靠性的設備。
